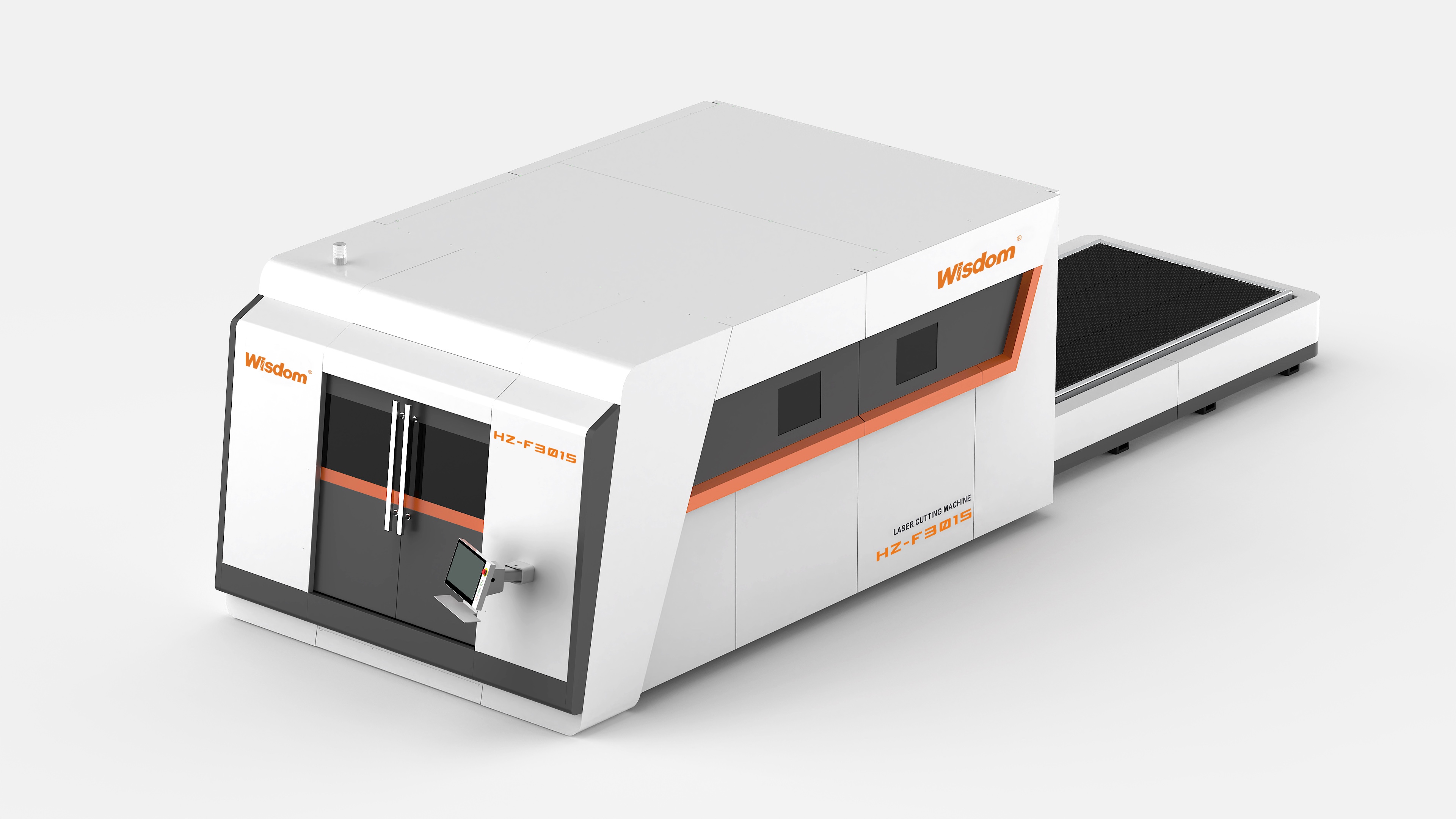

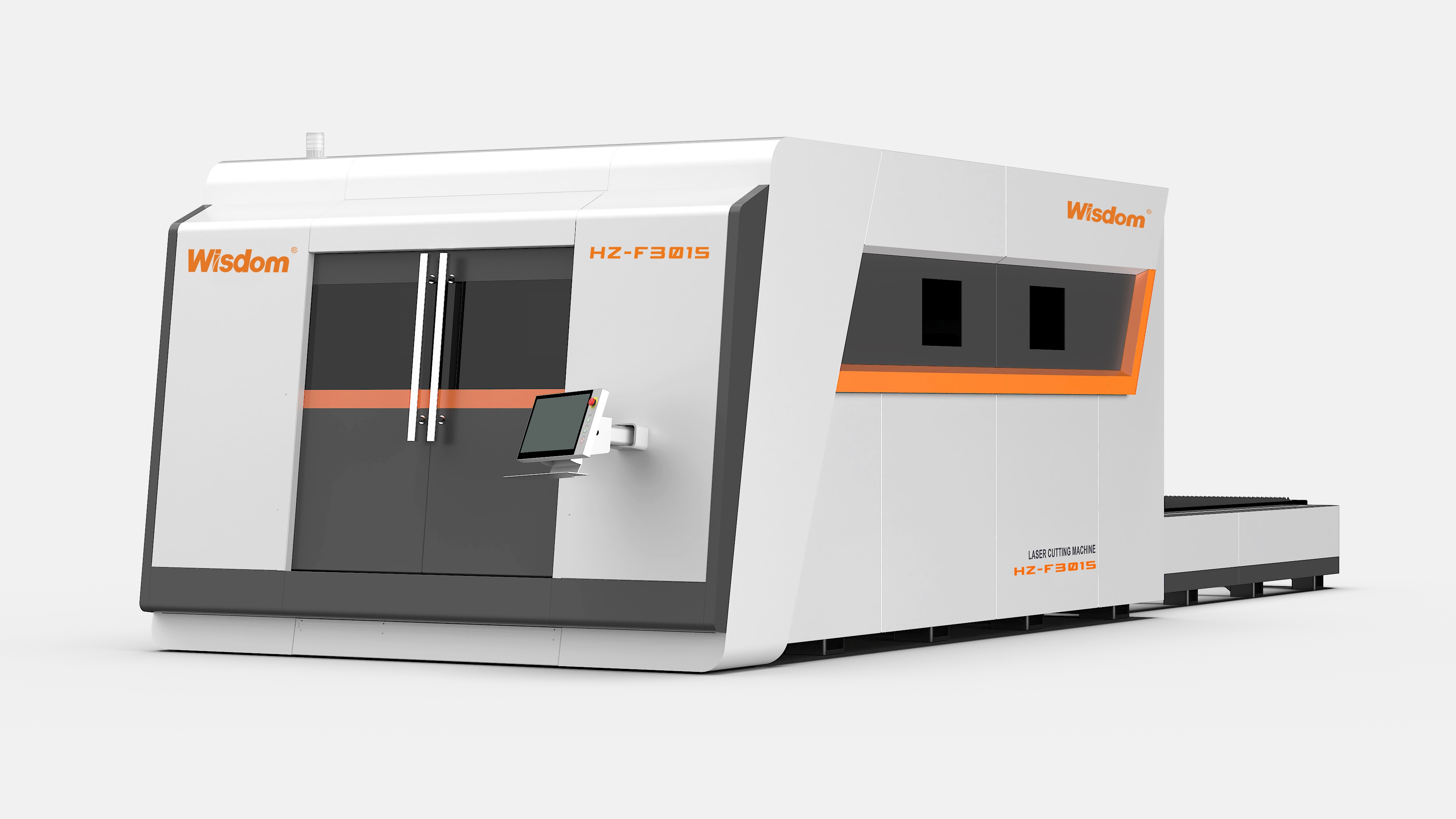

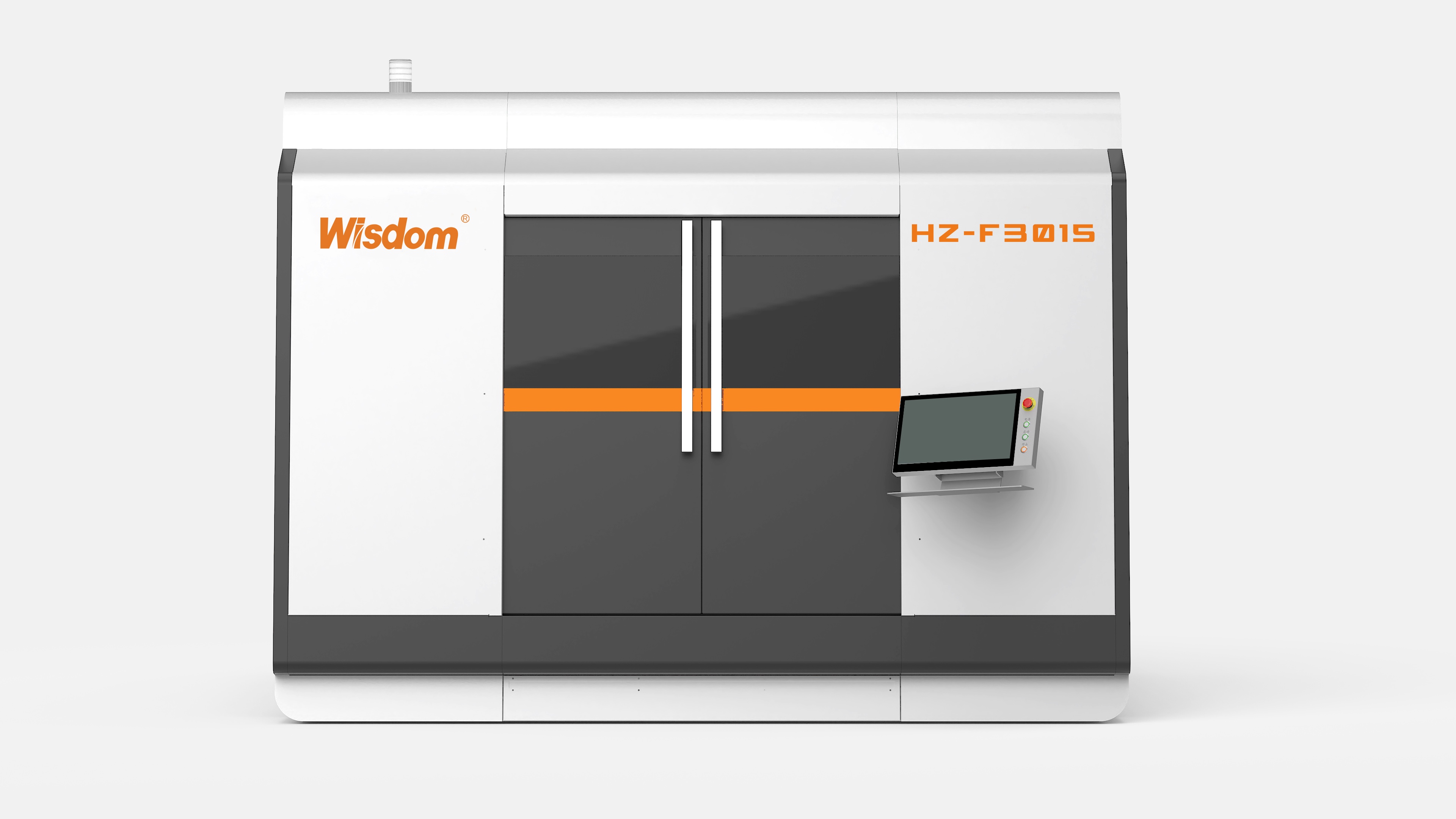

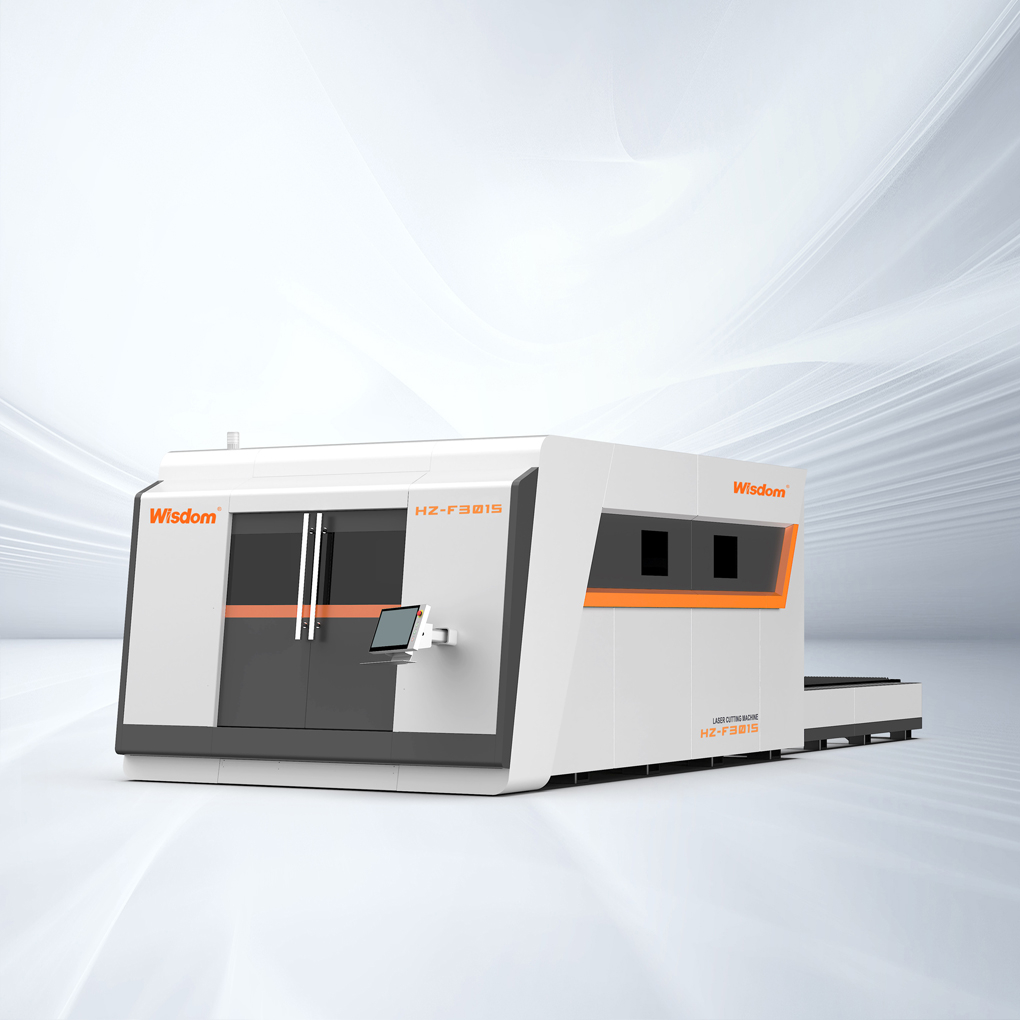

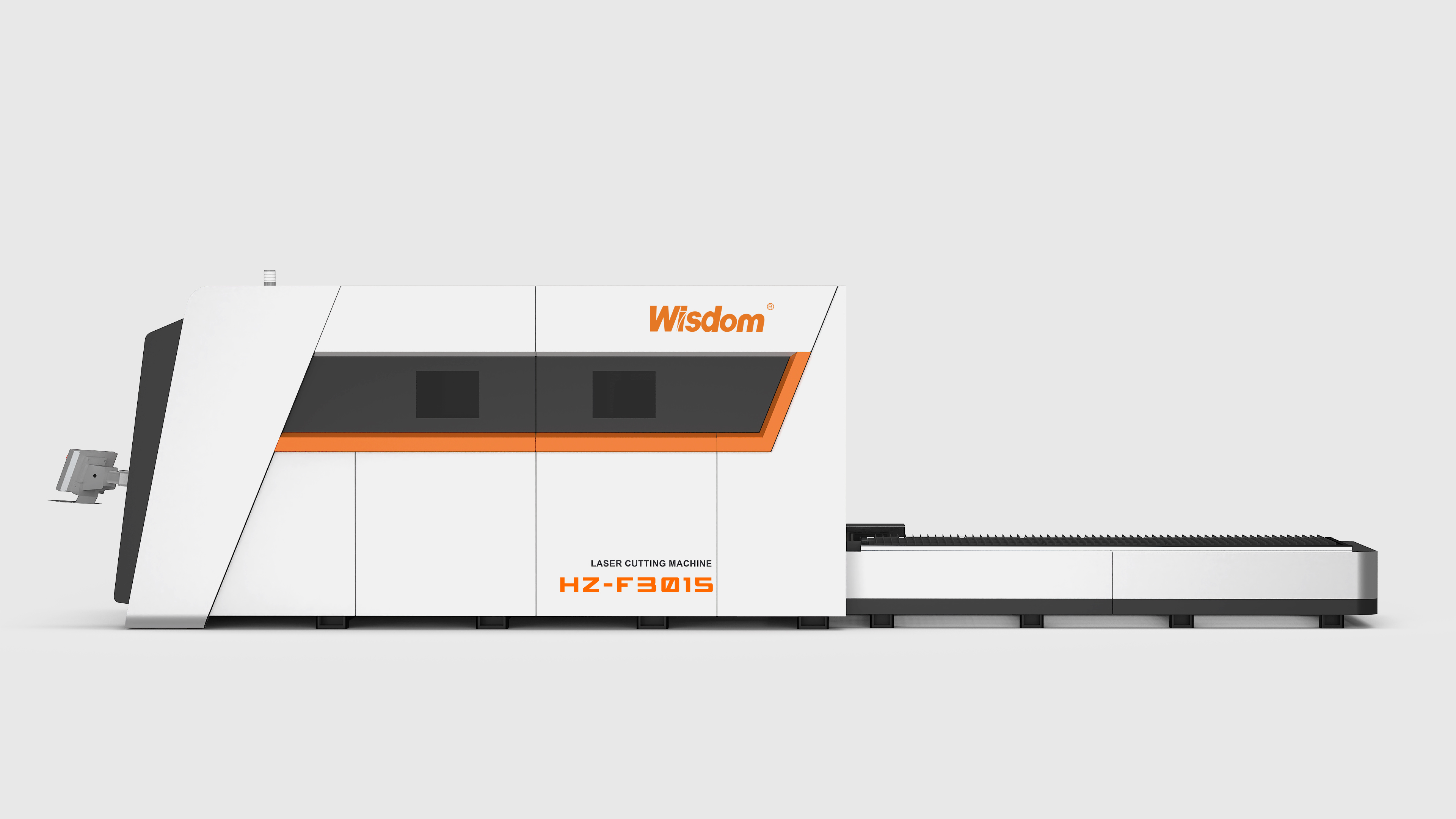

6.激光切割机

传动系统

X、Y、Z轴均采用进口伺服电机,配备高刚性精密减速机及磨削齿轮齿条、高精度直线导轨等高效传动结构,有效保证了传动精度。横梁传动采用龙门式双边驱动同步补偿技术,具有高刚性,高精度,且结实可靠,稳定性良好。

横梁

采用铝材质,整体铸造方式,经退火消除内应力后进行粗加工,经过二次振动时效处理后精加工而成,保证了横梁整体的强度、刚性及稳定性。铝横梁重量轻,惯量小,动态性能好。

床身

采用整体焊接结构,退火消除应力后粗加工,经过振动时效处理,自然时效完全消除应力后精加工而成,从而大大地提高了机床的稳定性。

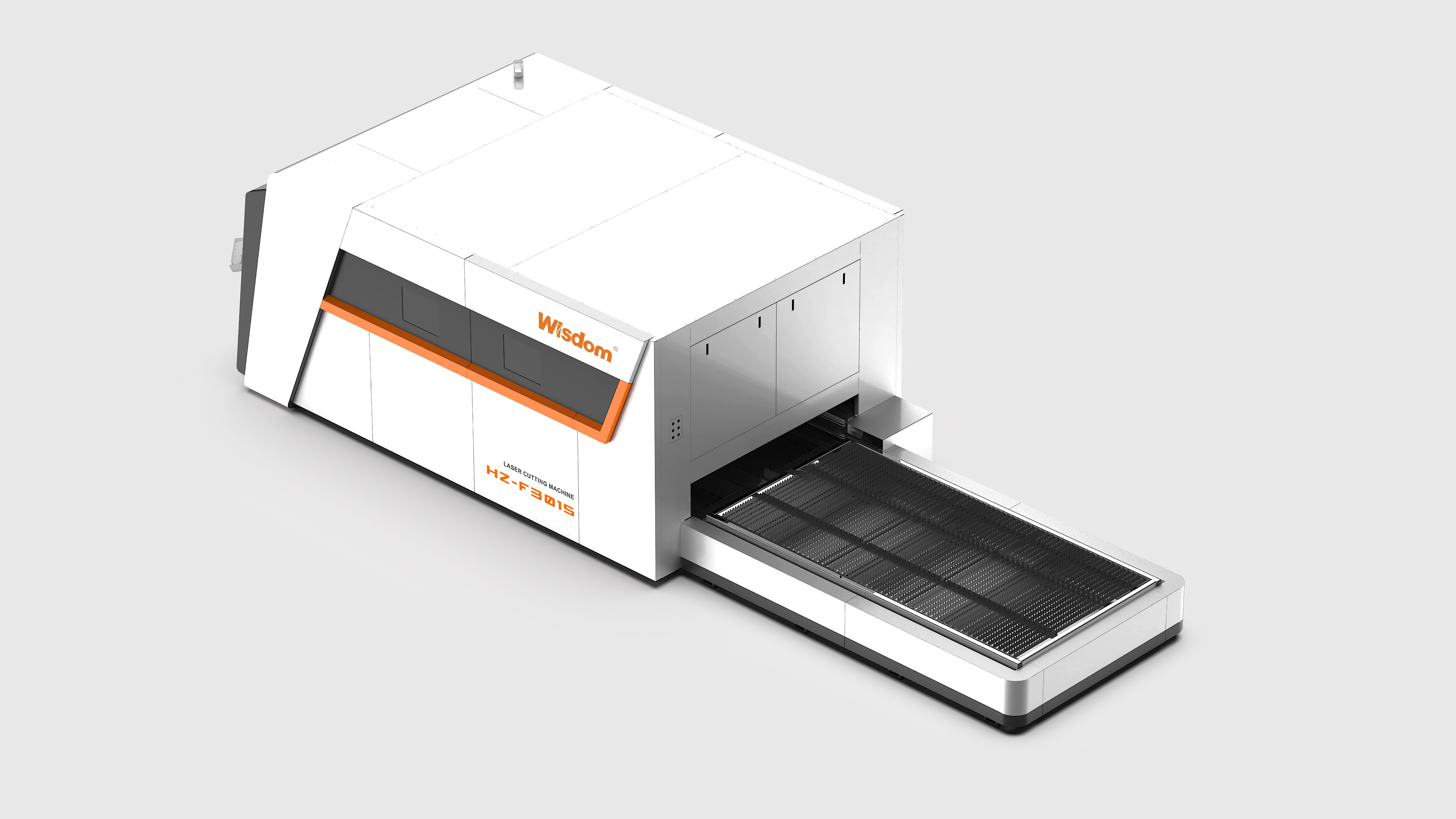

交换工作台

·交换工作台由固定工作台主架、切割工作台组成。

·固定工作台主架:采用焊接工艺，从而具有极大的承载能力;切割工作台:由整条方管通拼焊接而成,结构稳固。工作时双层交换工作台同时进行交换,时间可在15秒之内完成,大大减少交换时间从而提高生产效率;工作台配有固定夹紧装置,可保证前工作台切割,后工作台上料,过程稳定,保证正在切割产品精度。

气路

·光纤激光切割机的气路有两部分,一部分为切割头提供切割气体:有清洁干燥压缩空气,氮气,氧气;另一部分为辅助压缩空气,用于分区抽风时分区气缸及工作台夹紧气缸用气体等。

·切割气体分为三种气体:氮气、氧气和空气并且这三种气体可以通过电磁阀,比例阀自由选择。氧气通过比例阀来控制,控制更精确,调试切 割更方便快捷。

切割头及随动系统

·此切割头在中功率大幅面光纤切割应用方面有很强优势。激光头内部结构完全密封,可避免光学部分受到灰尘污染。激光头采用两点对中调节,调焦采用凸轮结构,调节精确方便。保护镜片采用抽屉式安装,更换方便。

·切割头采用柔性设计方案,具有快速防碰撞保护功能,可以在意外碰撞发生时自动停止切割,并且可以在继续切割时自动返回到原来的切割点,使整个切割工作不受影响。

·带高精度电容传感自动跟踪系统,在系统的控制下,能够实现非常稳定的Z轴浮动功能,防止切割板材加工过程中热应力变形或板材不平引起的高度误差。
